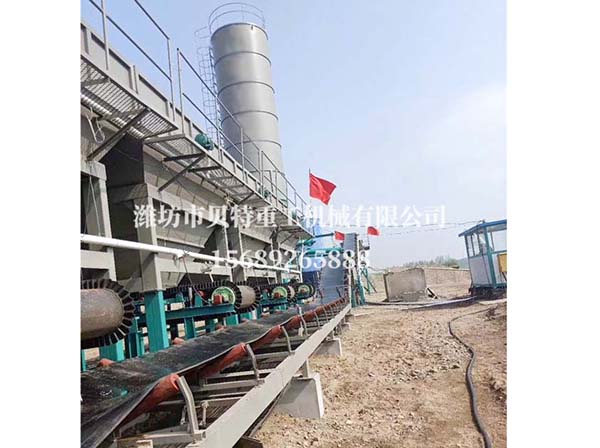

稳定土拌和站WCZ400
添加时间：2020-04-02 11:02:56 浏览量：2044
| 序号 | 项目 | 单位 | 性能参数 | ||
| 1 | 整机 | 生产能力 | T/h | 砂砾稳定土100~450 | |
| 灰土稳定土100~250 | |||||
| 总功率 | KW | 107 | |||
| 拌和骨料最大粒径 | ┨ | 60 | |||
| 骨料计量精度 | ％ | ≤±0.35 | |||
| 组装形式 | 可拆迁式 | ||||
| 占地面积 | ┫ | 44×19=836 | |||
| 粉料计量精度 | ％ | ≤±0.5-1 | |||
| 运转控制系统型式 | 手动、自动 | ||||
| 2 | 储料装置 | 成品料斜皮带机 | 有效长度 | M | 41.2 |
| 皮带带宽 | ┨ | 800 | |||
| 带速 | M/s | 1.4 | |||
| 最大作业能力 | T/h | 450 | |||
| 提升高度 | m | 5 | |||
| 按装倾角 | 度 | 18 | |||
| 电机功率 | KW | 11 | |||
| 储料仓 | 料仓容积 | m3 | 8 | ||
| 卸料高度 | M | 3.5 | |||
| 运料通道宽度 | M | 3.7 | |||
| 斗门驱动方式 | 气动 | ||||
| 斗门开启控制方式 | 电磁控制 | ||||
| 振动器功率 | KW | 1.1 | |||
| 3 | 搅拌装置 | 型式 | 单位 | 双卧轴强制连续式 | |
| 生产能力 | T/h | 100~450 | |||
| 长×宽 | ┨ | 4150×1800 | |||
| 浆片数量 | 片 | 56 | |||
| 允许最大粒径 | ┨ | 60 | |||
| 电机功率 | KW | 45 | |||
| 减速机型号 | JZQ650 | ||||
| 4 | 骨料配料供给系统 | 料斗 | 数量 | 个 | 4 |
| 容积 | m3 | 10 | |||
| 外形尺寸（长×宽×高 | ┨ | 3326×2448×2755 | |||
| 计量装置 | 配料计量装置 | 电脑计量皮带机 | |||
| 计量方式 | 电脑计量 | ||||
| 系统精度 | ％ | ±0.35 | |||
| 计量范围 | T/h/台 | 0-300 | |||
| 数量 | 台 | 4 | |||
| 带宽 | ┨ | 1000 | |||
| 带速 | M/S | 0.1-0.9 | |||
| 功率 | KW | 4×4=16 | |||
| 配料皮带机 | 有效长度 | M | 39.6 | ||
| 皮带带宽 | ┨ | 800 | |||
| 最大作业能力 | T/h | 450 | |||
| 电机功率 | KW | 11 | |||
| 5 | 粉料供给计量系统 | 粉料仓 | 数量 | 个 | 1 |
| 容量 | t | 100 | |||
| 直径 | ┨ | 3000 | |||
| 螺旋给料机 | 型号 | LSL273 | |||
| 直径 | ┨ | 273 | |||
| 转速 | rpm | 4~71 | |||
| 电机功率 | KW | 4 | |||
| 减速机型号 | BWD18-23-4 | ||||
| 计量装置 | 计量设备 | 螺旋电子称 | |||
| 计量精度 | ％ | ±0.5-1 | |||
| 计量范围 | T/h | 40 | |||
| 电机功率 | KW | 4 | |||
| 减速机型号 | BWD18-23-4 | ||||
| 6 | 供水系统 | 水箱容量 | m3 | 6 | |
| 水泵型号 | QY40-12-2.2 | ||||
| 水泵流量 | m3/h | 40 | |||
| 水泵扬程 | m | 12 | |||
| 电机功率 | KW | 2.2 | |||
