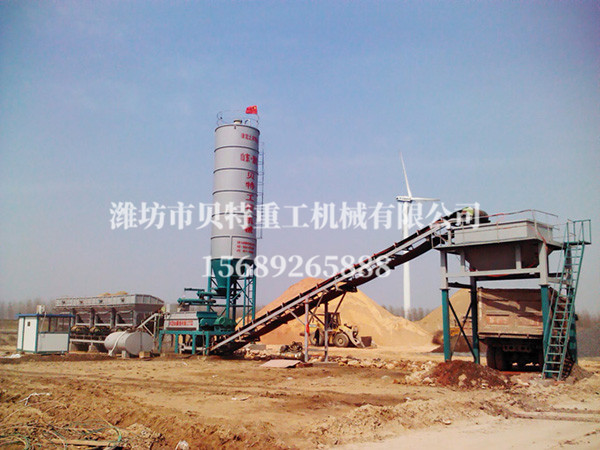

稳定土拌和站WCZ300
添加时间：2020-04-02 11:02:46 浏览量：2085
| 序号 | 项目 | 单位 | 性能参数 | |||
| 1 | 整机 | 生产能力 | T/h | 砂砾稳定土100~350 | ||
| 灰土稳定土100~200 | ||||||
| 总功率 | KW | 100 | ||||
| 拌和骨料最大粒径 | ┨ | 60 | ||||
| 骨料计量精度 | ％ | ≤±0.35 | ||||
| 组装形式 | 可拆迁式 | |||||
| 占地面积 | ┫ | 44×19=836 | ||||
| 粉料计量精度 | ％ | ≤±0.5-1 | ||||
| 运转控制系统型式 | 手动、自动 | |||||
| 2 | 储料装置 | 成品料斜皮带机 | 有效长度 | M | 41.2 | |
| 皮带带宽 | ┨ | 800 | ||||
| 带速 | M/s | 1.4 | ||||
| 最大作业能力 | T/h | 350 | ||||
| 提升高度 | m | 5 | ||||
| 按装倾角 | 度 | 18 | ||||
| 电机功率 | KW | 11 | ||||
| 储料仓 | 料仓容积 | m3 | 8 | |||
| 卸料高度 | M | 3.5 | ||||
| 运料通道宽度 | M | 3.7 | ||||
| 斗门驱动方式 | 气动 | |||||
| 斗门开启控制方式 | 电磁控制 | |||||
| 振动器功率 | KW | 1.1 | ||||
| 3 | 搅拌装置 | 型式 | 单位 | 双卧轴强制连续式 | ||
| 生产能力 | T/h | 100~350 | ||||
| 长×宽 | ┨ | 4150×1800 | ||||
| 浆片数量 | 片 | 56 | ||||
| 允许最大粒径 | ┨ | 60 | ||||
| 电机功率 | KW | 37 | ||||
| 减速机型号 | JZQ650 | |||||
| 4 | 骨料配料供给系统 | 料 | 数量 | 个 | 4 | |
| 斗 | 容积 | m3 | 10 | |||
| 外形尺寸（长×宽×高） | ┨ | 3326×2448×2755 | ||||
| 计量装置 | 配料计量装置 | 电脑计量皮带机 | ||||
| 计量方式 | 电脑计量 | |||||
| 系统精度 | ％ | ±0.35 | ||||
| 计量范围 | T/h/台 | 0-300 | ||||
| 数量 | 台 | 4 | ||||
| 带宽 | ┨ | 1000 | ||||
| 带速 | M/S | 0.1~0.9 | ||||
| 功率 | KW | 4×4=16 | ||||
| 配料皮带机 | 有效长度 | M | 39.6 | |||
| 皮带带宽 | ┨ | 800 | ||||
| 最大作业能力 | T/h | 350 | ||||
| 电机功率 | KW | 11 | ||||
| 5 | 粉料供给计量系统 | 粉料仓 | 数量 | 个 | 1 | |
| 容量 | t | 100 | ||||
| 直径 | ┨ | 3000 | ||||
| 螺 | 型号 | LSL273 | ||||
| 旋 | ||||||
| 给 | 直径 | ┨ | 273 | |||
| 料 | 转速 | rpm | 4~71 | |||
| 机 | 电机功率 | KW | 4 | |||
| 减速机型号 | BWD18-23-4 | |||||
| 计 | 计量设备 | 螺旋电子称 | ||||
| 量 | 计量精度 | ％ | ±0.5-1 | |||
| 装 | 计量范围 | T/h | 40 | |||
| 置 | 电机功率 | KW | 4 | |||
| 减速机型号 | BWD18-23-4 | |||||
| 6 | 供水系统 | 水箱容量 | m3 | 6 | ||
| 水泵型号 | QY40-12-2.2 | |||||
| 水泵流量 | m3/h | 40 | ||||
| 水泵扬程 | m | 12 | ||||
| 电机功率 | KW | 2.2 | ||||
